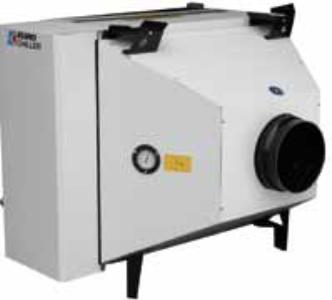

BRA+

Батареи для охлаждения воздуха в промышленности

Диапазон хладопроизводительности от 2,4 до 174 кВт.
Батареи изготовлены в закрытом корпусе для максимальной теплоизоляции и наилучшей производительности.
Предназначены для применения в нескольких различных процессах, включая охлаждение пузыря на выдувных линиях по производству пленки. Холодная вода для батареи, как правило, обеспечивается подачей ее от чиллера (промышленного водоохладителя).

ОСНОВНЫЕ ОСОБЕННОСТИ:

Большая площадь поверхности для максимального теплообмена
Встроенный диффузор для низкой скорости потока воздуха
Съемные воздушные фильтры
Пропорциональный 3-ходовой клапан для прецизионного контроля температуры
Датчик контроля температуры воздуха
Бак-коллектор с дренажным отверстием для отвода конденсата

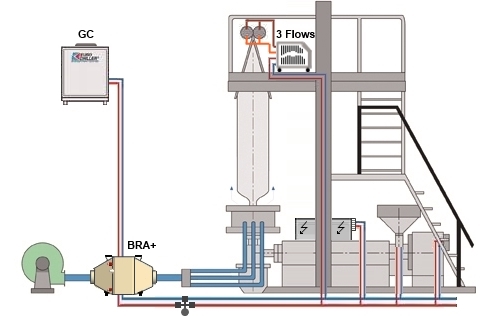

НАИБОЛЕЕ РАСПРОСТРАНЕННЫЙ ВАРИАНТ ПРИМЕНЕНИЯ:

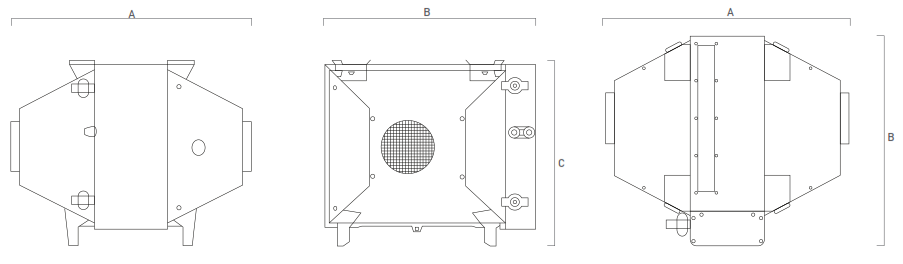

Вид спереди/сзади	Вид сбоку	Вид сверху

Технические характеристики

		2,5	6	9	10	15	25	36
Проток охлаждаемого воздуха	м³/ч	250	600	1000	1000	1500	2500	3600
Падение давления	Па	60	300	150	150	300	400	800
Температура воздуха вход/выход	°C	35/15	35/15	35/15	35/15	35/15	35/15	35/15
Присоединение воздуховодов вход/выход	Ø мм	100	100	100	210 O.K.	210 O.K.	210 O.K.	210 O.K.
Расход охлаждающей воды	м³/ч	0,5	1,5	2	2	2,7	5	6,5
Температура охлаждающей воды вход/выход	°C	7/12	7/12	7/12	7/12	7/12	7/12	7/12
Гидравлические соединения	Ø	½ “	½ “	½ “	1”	1”	1”	1”
Относительная влажность	%	40	40	40	40	40	40	40
Габариты	AxBxC мм	525 426 365	650 560 470	650 560 470	865 765 635	865 765 635	1145 865 810	1145 865 810
Вес	кг	12	28	28	80	80	145	145
Подходящая модель чиллера	AxBxC мод.	GC 6	GC 9	GC 15	GC 15	GC 18	GC 35	GC 45
Подходящая модель чиллера	AxBxC мод.	GC 6	GC 9	GC 15	GC 15	GC 18	AXevo 35	AXevo 50

Технические характеристики

		55	75	90	110	140	170
Проток охлаждаемого воздуха	м³/ч	5500	7500	9000	11000	14000	17000
Падение давления	Па	600	900	350	500	650	700
Температура воздуха вход/выход	°C	35/15	35/15	35/15	35/15	35/15	35/15
Присоединение воздуховодов вход/выход	Ø мм	270 O.K.	270 O.K.	Jacob 350	Jacob 350	Jacob 400	Jacob 400
Расход охлаждающей воды	м³/ч	10,5	13,5	17,5	20,5	25	29
Температура охлаждающей воды вход/выход	°C	7/12	7/12	7/12	7/12	7/12	7/12
Гидравлические соединения	Ø	1 ½ “	1 ½ “	2”	2”	2 ½ “	2 ½ “
Относительная влажность	%	40	40	40	40	40	40
Габариты	AxBxC мм	1300 1125 990	1300 1125 990	1985 1380 1610	1985 1380 1610	2545 1610 1885	2545 1610 1885
Вес	кг	215	220	330	330	560	560
Подходящая модель чиллера	AxBxC мод.	GC 70	GC 110	AXevo 150	AXevo 195	AXevo 210	DY-NAX 1801
Подходящая модель чиллера	AxBxC мод.	AXevo 85	AXevo 120	ADY-NAX 0802	ADY-NAX 1202	ADY-NAX 1502	ADY-NAX 1502
